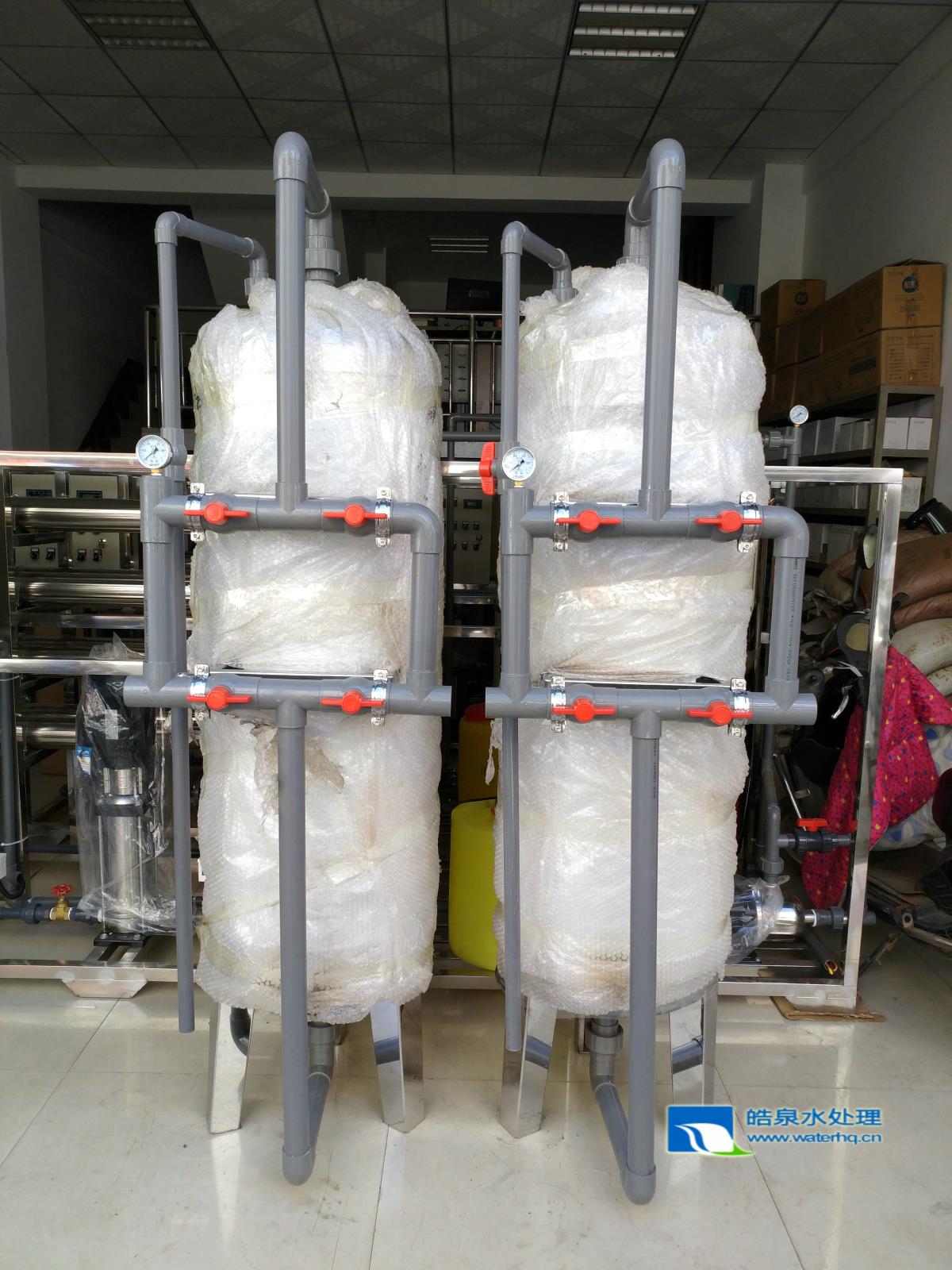

云南小型除鐵過濾凈水設備生產公司，是云南地區專業生產除鐵過濾凈水設備的公司，根據客戶原水水質情況設計生產，所生產的除鐵過濾凈水設備出水完全達到國家標準要求。設備出水穩定有效。

1、本水處理系統基本工藝流程為：

原水箱  汽水混合泵  錳砂過濾器  活性炭過濾器  凈水箱

2、制水系統設計產水量

系統總供水量：4m³/h

處理水量：4m³/h

3、制水系統設計工藝

過濾

4、制水系統產水水質

進水鐵離子：        ≤0.68mg/L

出水鐵離子：        ≤0.3mg/L

二、工藝流程說明

1. 錳砂過濾器

錳砂過濾器的工作原理：利用氧化方法將水中二氧化鐵離子氧化三價鐵離子，再經過吸咐過濾去除，達到降低水中鐵含量的目地。濾料采用錳砂。天然錳砂的主要成分是二氧化錳（MnO2）它是二價鐵氧化成三價鐵良好的催化劑。天然錳砂中的MnO 2 的含量比越高，其除鐵效果越理想，含鐵水的PH值大于5.5與天然錳砂接觸即可將Fe2+ 氧化成Fe3+，

 Fe(OH)3沉淀物經錳砂濾層后被去除。所以錳砂層起著催化和過濾雙層作用。
錳砂除鐵機理，除了依靠它自身的催化作用外，還有在過濾時在錳砂濾料表面逐漸形成一層鐵質濾膜作為活性濾膜，使能起催化作用。活性濾膜是由 R型羥氫化鐵R―FeO(OH)所構成，它能與Fe2+進行離子交換反應，并置換出等當量的氫離子。結合到化合物中二價鐵，能迅速地進行氧化和水解反應，又重新生成羥基氧化鐵，使催化物質得到再生。 新生成的羥基氧化鐵作為活性濾膜物質又參與新催化除鐵過程，所以活性濾膜除鐵過程是一個自動催化過程。

當水經過與空氣混合反應之后，經過錳砂層時，錳砂層對水中的鐵起催化作用，將鐵質從水中分離，并截留于濾層之中，從而達到除鐵的目的。

過濾器的過濾罐體材質選用不銹鋼材質，耐壓高、耐腐蝕，壽命長，高強度衛生無毒，每一個濾罐出廠前都經過0.6Mpa試壓，反沖洗強度15～18L/m².s，反洗排水接入地溝。

技術參數：

形式：立式圓筒

數量：1臺

設備正常出力：4.0m³/h

設計溫度：O℃-50℃

罐體材質：不銹鋼（304）

設備直徑：DN500mm

 設備高度：1900mm

設計壓力：≥0.6MPa

實驗壓力：≥0.75MPa

運行壓力: ≥0.3MPa

反洗壓力：≥0.15 MPa

運行壓差(設備進出水口壓力差)

最小壓差：0.02 MPa

最大壓差：0.05 MPa

反洗強度：10—15L/m².s

進水配水型式：大水帽

出水配水形式：支管

濾料：

石英砂粒徑/重量:2～4mm/100KG

錳砂/重量:1～2mm/400KG

   本體接管尺寸（UPVC管閥）：

        進水接口：DN40   PN1.0 MPa

出水接口：DN40   PN1.0 MPa

反洗進水接口：DN40   PN1.0 MPa

反洗出水接口：DN40   PN1.0 MPa

排氣接口：DN25   PN1.0 Map

本體閥門：

手動閥  DN40     4個

DN25     1個

控制方式：手動

生產廠家：云南皓泉

2. 活性炭過濾器

活性炭過濾器利用活性炭的吸附特性將水中的有機污染物、微生物及溶解氧等吸附于炭的表面，增加微生物降解有機污染物的機率，延長有機物的停留時間，強化生物降解作用，將炭表面吸附的有機物去除；還可去除水中的異臭異味，去色度，去除重金屬、合成洗滌劑以及脫氯等，此外活性炭的選擇吸附性，不但可吸附電解質離子，還可使高錳酸鉀耗氧量（COD）得到很好的控制和降低。該設備具有吸附、生物降解和過濾處理的綜合作用，不但可保證處理效果穩定，而且效率高、耐沖擊負荷、占地小、操作管理簡便易行且運轉費用低等優點。

過濾器的過濾罐體材質選用不銹鋼材質，耐壓高、耐腐蝕，壽命長，高強度衛生無毒，每一個濾罐出廠前都經過0.6Mpa試壓，反沖洗強度10L/m².s，反洗排水接入地溝。

技術參數：

形式：立式圓筒

數量：1臺

設備正常出力：4.0m³/h

設計溫度：O℃-50℃

罐體材質：不銹鋼（304）

設備直徑：DN500mm

  設備高度：1900mm

設計壓力：≥0.6MPa

實驗壓力：≥0.75MPa

運行壓力: ≥0.3MPa

反洗壓力：≥0.15 MPa

運行壓差(設備進出水口壓力差)

最小壓差：0.02 MPa

最大壓差：0.05 MPa

反洗強度：10—15L/m².s

進水配水型式：大水帽

出水配水形式：支管

濾料：

石英砂粒徑/重量:2-4mm/100KG

活性炭粒徑/重量:8-16目/100KG

  本體接管尺寸（UPVC管閥）：

        進水接口：DN40   PN1.0 MPa

出水接口：DN40   PN1.0 MPa

反洗進水接口：DN40   PN1.0 MPa

反洗出水接口：DN40   PN1.0 MPa

排氣接口：DN25   PN1.0 Map

本體閥門：

手動閥  DN40     4個

DN25     1個

控制方式：手動

生產廠家：云南皓泉

三、安裝指導

1、將設備就位，設備需安置穩定牢靠，同時調校水平，保證設備安全運行。

2、設備應盡量安裝于干燥的地方。

3、系統應放置于便于操作者進入和維修的場地，四周應留有充足的檢修空間。

4、主機按要求就位后，用PVC管道和原水接口進行連接。

7、安裝連接管和排放的管徑不應小于設備出口和排廢水出口的管徑。

8、管道連接完成后，進行填料的填裝。錳砂過濾器先裝100KG的2-4mm石英砂，裝完后進行刨平，再裝入2-4mm的錳砂200KG , 裝完后進行刨平，最后裝入1-2mm的錳砂，刨平。活性炭過濾器先裝100KG的2-4mm石英砂，裝完后進行刨平，再裝入活性炭100KG , 裝完后進行刨平。

四、操作運行及維護

新裝填料后應對填料進行正洗、反洗，反復操作到正洗出水干凈即可向后面水箱進水。

1、錳砂過濾器

1.1 運行周期

設備產水周期與原水水質有關。本系統根據過濾器前后壓差在正常值上增加0.02MPa時對過濾器進行反洗。

1.2反洗

   先打開反洗進水閥、反洗出水閥、排污閥、開原水泵，反洗10分鐘。反洗清澈即可結束，時間到關原水泵，關反洗進水閥、反洗出水閥。

1.3正洗

   打開進水閥、出水閥，排污閥、開原水泵，正洗5分鐘。正洗清澈即可結束，時間到關原水泵，關排污閥。

1.4產水

開進水閥、出水閥，排氣閥排氣到出水時關閉。

2、活性炭過濾器

    當錳砂過濾器反洗后在產水位時，對活性炭過濾器進行反洗。

2.1反洗

   先打開反洗進水閥、反洗出水閥、排污閥、開原水泵，反洗10分鐘。反洗清澈即可結束，時間到關原水泵，關反洗進水閥、反洗出水閥。

2.2正洗

   打開進水閥、出水閥，排污閥、開原水泵，正洗5分鐘。正洗清澈即可結束，時間到關原水泵，關排污閥。

2.3產水

開進水閥、出水閥，排氣閥排氣到出水時關閉。
