昆明軟水設備廠家，專業生產軟化水設備，按照國家標準提供軟化水設備選型參考，設計全自動軟水器，鍋爐軟水器，根據客戶用水水質要求，提供全自動軟水設備設計、生產、調試、培訓等工作。
1. 系統工藝流程如下：
原水0.20-0.30MPa→軟水器→軟水箱
2. 裝置布置：考慮將設備、控制、儀表等均放置在制水間內。
3. 系統運行：24小時間斷運行。
4. 設計界區：軟水設備的所有工藝設備、本體管道管件、閥門、電氣、儀表等。其中設備外部的連接管道及供/回水管/排污管網由用戶自建，電源由用戶引致設備處。
5. 電源說明
5.1 用戶應提供軟水制水系統控制電源回路，電壓要求：220VAC ±10% 50Hz，配電功率應滿足制水系統裝機功率要求。
5.2 控制柜設置在操作間，軟水制水系統電氣控制原理由承攬方設計。
6. 管道材質說明
整個軟水制水系統采用的管道材質主要有：軟水器本體管道U-PVC管。
7. 電氣界限的劃分
7.1 電氣設計界限的劃分：承攬方負責軟水制水系統設備需要的動力配電設計。
7.2 系統控制說明
1) 軟水制水系統的控制系統采用“自動”。
9. 公共設施部分
9.1 制水系統使用電源：
|
頻率 |
50 Hz |
|
電壓 |
220VAC/3Ph ±10% |

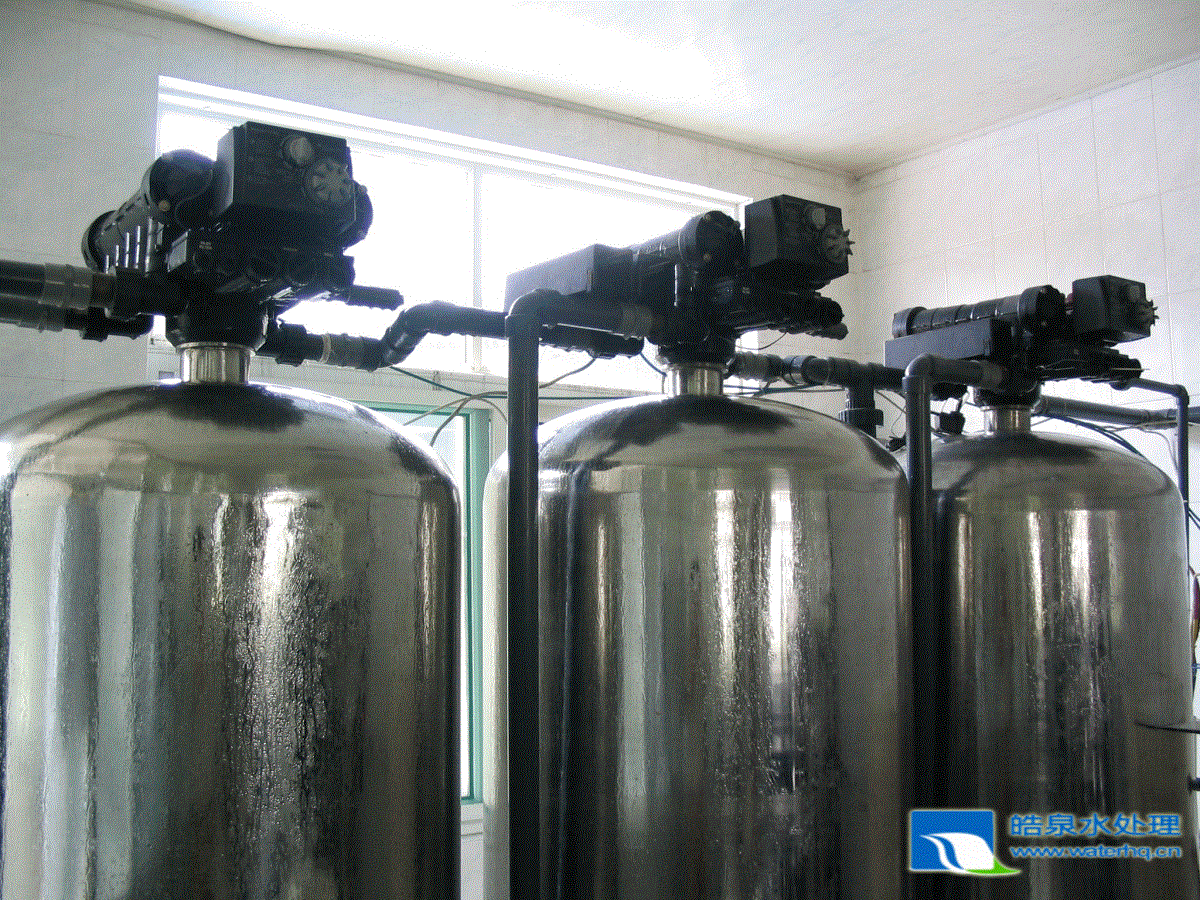

全自動軟水器
軟水設備在多功能控制閥指令下由電機帶動閥芯的轉動來實現各工位的切換，設備共有五個工位：運行、反洗、吸鹽及慢洗、鹽箱補水、正洗，首先在控制面板上輸入各工位時間，運行時間到，電機轉動到下一工位進行，示意圖如下：
|
|

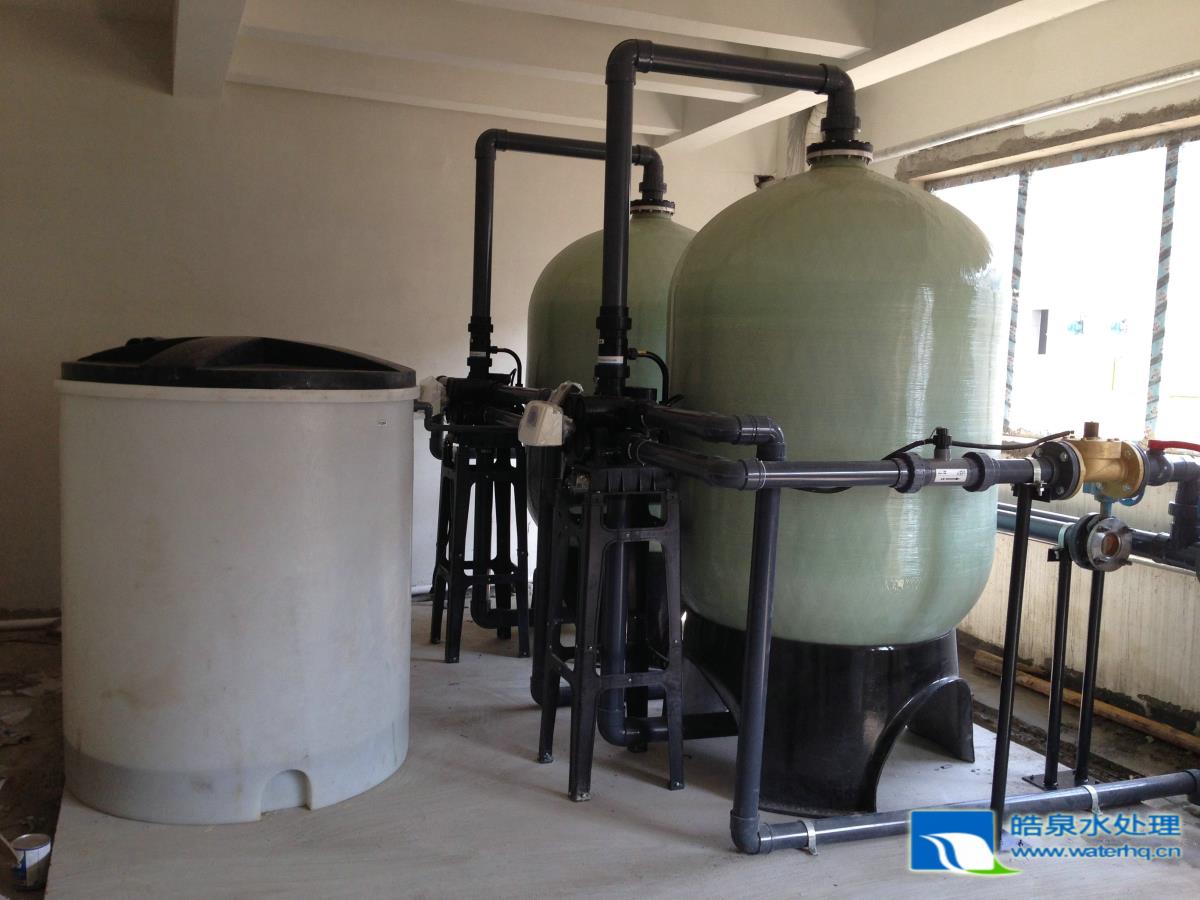

軟化水設備工作原理
水的硬度主要是由鈣、鎂離子構成的。當含有硬度離子的原水通過軟水器內樹脂層時，水中的鈣、鎂、離子被樹脂交換吸附，同時等物質量釋放出鈉離子。從軟水器內流出的的水就是去掉了硬度離子的軟化水。當樹脂吸收一定量的鈣、鎂離子后，就必須進行再生。再生過程就是用鹽箱中的食鹽水沖洗樹脂層，把樹脂上的硬度離子再置換出來，隨再生廢液排出罐外，樹脂就又恢復了軟化交換的能力。
鈉離子交換器交換劑為001×7強酸性陽樹脂，再生劑為NaCl，采用逆流再生工藝。原水經樹脂吸附Ca2＋，Mg2＋后，其出水可滿足鍋爐給水要求。
樹脂失效后再生，再生時再生液NaCl中Na＋交換樹脂吸附的Ca2＋和
Mg2＋使樹脂復蘇。
軟化水設備樹脂復蘇后可繼續使用。
軟化水設備技術說明：
◆軟水設備為柱形容器。
◆設備進水裝置為大水帽布水器，出水位支管式布水器，水帽材質為ABS。
◆設備進行0.6MPa水壓試驗。
◆多功能控制閥采用高平面度、耐腐蝕、耐磨損的端面密封片啟閉，不泄露。
軟化水設備自控系統
◆采用LED動態彩色顯示屏、亮麗直觀。
◆鎖定功能，可隨意進行工位選擇。
◆鍵盤防誤操作功能。
◆操作界面友好，易學易用。
軟水設備(軟水器)單罐單閥流量型選型表：
|
設備型號 |
處理水量(T/h) |
交換器規格 |
再生箱 |
安裝尺寸 |
|
|
D×H×個數(mm) |
體積L |
||||
|
HQR-0.5 |
0.5 |
Φ200×1100×1 |
370*800×1 |
60 |
1×0.8×1.6 |
|
HQR-1 |
1 |
Φ250×1350×1 |
370*800×1 |
60 |
1×0.8×1.6 |
|
HQR-2 |
2 |
Φ300×1400×1 |
400*900×1 |
100 |
1×0.8×1.6 |
|
HQR-4 |
4 |
Φ400×1650×1 |
500*1100×1 |
100 |
1.5×1.5×2 |
|
HQR-6 |
6 |
Φ500×1750×1 |
650*1080×1 |
200 |
2×2×2.5 |
|
HQR-8 |
8 |
Φ600×1900×1 |
800*1180×1 |
300 |
2×2×2.5 |
|
HQR-10 |
10 |
Φ750×1900×1 |
940*1280×1 |
500 |
2.8×2×2.5 |
|
HQR-15 |
15 |
Φ900×2100×1 |
1000*1380×1 |
500 |
3×2.5×3 |
|
HQR-20 |
20 |
Φ1000×1900×1 |
1000*1380×1 |
1000 |
3×2.5×3 |
|
HQR-30 |
30 |
Φ1200×2300×1 |
1360*1650×1 |
1000 |
3.5×2.5×3 |
|
HQR-40 |
40 |
Φ1500×2400×1 |
1360*1650×1 |
1500 |
3.5×2.5×3.5 |
|
HQR-50 |
50 |
Φ1800×2400×1 |
1360*1650×1 |
2000 |
4×3×3.5 |
軟水設備(軟水器)雙罐雙閥（連續出水）選型表
|
|
處理水量(T/h) |
交換器規格 |
再生箱 |
安裝尺寸 |
|
|
D×H×個數(mm) |
體積L |
||||
|
HQR-0.5B |
0.5-1 |
Φ200×1100×2 |
370*800×2 |
60 |
2×0.8×1.6 |
|
HQR-1B |
1-2 |
Φ250×1350×2 |
370*800×2 |
60 |
2×0.8×1.6 |
|
HQR-2B |
2-4 |
Φ300×1400×2 |
400*900×2 |
600 |
2×0.8×1.6 |
|
HQR-4B |
4-6 |
Φ400×1650×2 |
500*1100×2 |
100 |
3×1.5×2 |
|
HQR-6B |
6-10 |
Φ500×1750×2 |
650*1080×2 |
200 |
4×2×2.5 |
|
HQR-8B |
8-12 |
Φ600×1900×2 |
800*1180×2 |
300 |
4×2×2.5 |
|
HQR-10B |
10-16 |
Φ750×1900×2 |
940*1280×2 |
300 |
4.8×2×2.5 |
|
HQR-15B |
15-25 |
Φ900×2100×2 |
1000*1380×2 |
500 |
6×2.5×3 |
|
HQR-20B |
20-35 |
Φ1000×1900×2 |
1000*1380×2 |
500 |
6×2.5×3 |
|
HQR-30B |
30-50 |
Φ1200×2300×2 |
1360*1650×2 |
1000 |
7×2.5×3 |
|
HQR-40B |
40-60 |
Φ1500×2400×2 |
1360*1650×2 |
1500 |
7×2.5×3.5 |
|
HQR-50B |
50-70 |
Φ1800×2400×2 |
1360*1650×2 |
2000 |
8×3×3.5 |
